GRIB2 要素场的层次信息与使用的产品模板 (productDefinitionTemplateNumber) 有关。

CEMC 模式 GRIB2 产品大部分要素均使用产品模板 4.0 (瞬时要素) 和 4.8 (统计要素)。两种模板都支持设置两个层次，每个层次可以设置层次类型和层次值。相关 GRIB KEY 如下

GRIB KEY	描述
typeOfFirstFixedSurface	层次类型
scaleFactorOfFirstFixedSurface	层次值
scaledValueOfFirstFixedSurface	层次值
typeOfSecondFixedSurface	层次类型
scaleFactorOfSecondFixedSurface	层次值
scaledValueOfSecondFixedSurface	层次值

计算层次值的公式如下：

level = 10^{-f} \cdot v

(1)

对于第一个层次来说，f 是 scaleFactorOfFirstFixedSurface，v 是 scaledValueOfFirstFixedSurface。

ecCodes 额外提供 typeOfLevel 和 level 两个 GRIB Key 表示层次类型和层次值，支持大部分要素场，但不支持某些使用两个层次的要素场。

下面介绍 reki 支持的几种检索层次的方法。

import numpy as np
import pandas as pd
import xarray as xr

from reki.data_finder import find_local_file
from reki.format.grib.eccodes import load_field_from_file

/home/wangdp/project/cedarkit/notebook-project/notebook-devel/repo/cedarkit-notebook-project/cedarkit-notebook/.venv/lib/python3.14/site-packages/gribapi/__init__.py:23: UserWarning: ecCodes 2.42.0 or higher is recommended. You are running version 2.34.1
  warnings.warn(

# 数据环境配置：使用本地数据目录（可用环境变量 CEDARKIT_NOTEBOOK_DATA_ROOT 覆盖）
from cedarkit_notebook.data import get_data_root, get_dataset_query

DATA_CLASS = "cmadaas"
STORAGE_BASE = str(get_data_root())

# 起报时次与预报时效固定为本地已下载数据（见 data/metadata/cma-gfs.yaml）
query = get_dataset_query("cma-gfs")
start_time = pd.to_datetime(query["start_time"], format="%Y%m%d%H")
forecast_time = pd.to_timedelta(query["forecast_time"])

gfs_grib2_orig_file_path = find_local_file(
    "cma_gfs_gmf/grib2/orig",
    start_time=start_time,
    forecast_time=forecast_time,
    data_class=DATA_CLASS,
    storage_base=STORAGE_BASE
)
gfs_grib2_orig_file_path

PosixPath('/home/wangdp/project/cedarkit/notebook-project/notebook-devel/repo/cedarkit-notebook-project/cedarkit-notebook/data/DATA/NAFP/NMC/GRAPES-GFS-GLB/2026/20260725/Z_NAFP_C_BABJ_20260725000000_P_NWPC-GRAPES-GFS-GLB-02400.grib2')

注：MODELVAR GRIB2 数据仅在 CMA-HPC2023 超算平台上可用。

gfs_grib2_modelvar_file_path = find_local_file(
    "cma_gfs_gmf/grib2/modelvar",
    start_time=start_time,
    forecast_time=forecast_time,
)
gfs_grib2_modelvar_file_path

ecCodes的typeOfLevel和level¶

CMA-GFS 的 GRIB2 文件所有要素使用的 typeOfLevel 如下：

from IPython.utils.capture import capture_output

with capture_output() as captured:
    !grib_ls -p typeOfLevel "{gfs_grib2_orig_file_path}" | tail -n +3 | head -n -3 | sort | uniq -c

print(f"{captured.stdout}")

      4 atmosphere
      8 depthBelowLandLayer
      4 entireAtmosphere
     29 heightAboveGround
      3 heightAboveGroundLayer
     12 isobaricInPa
    748 isobaricInhPa
      2 meanSea
      6 nominalTop
     45 surface

使用 typeOfLevel 和对应的 level 值可以加载要素场：

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="u",
    level_type="heightAboveGround",
    level=100,
)
field

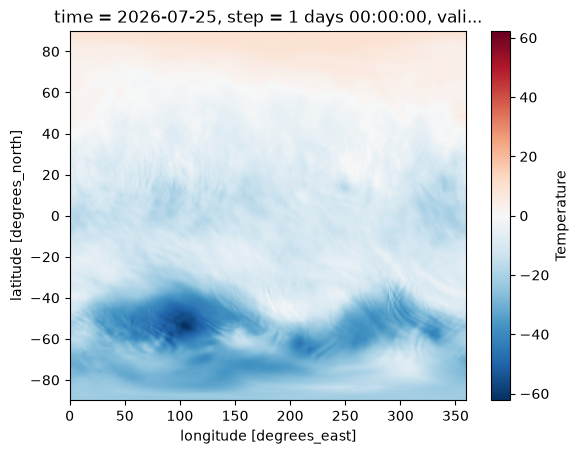

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="t",
    level_type="isobaricInhPa",
    level=850,
) - 273.15
field.plot()

使用GRIB Key¶

level_type 和 level 均支持使用字典类型的 GRIB Key 进行查询。

ecCodes 不识别 CEMC 模式面要素场的层次类型，可以直接使用 typeOfFirstFixedSurface:int=131 进行查询。

field = load_field_from_file(
    gfs_grib2_modelvar_file_path,
    parameter="t",
    level_type={
        "typeOfFirstFixedSurface:int": 131,
    },
    level=20,
)
field.attrs["GRIB_count"]

field = load_field_from_file(
    gfs_grib2_modelvar_file_path,
    parameter="t",
    level_type={
        "typeOfFirstFixedSurface": "131",
    },
    level=20,
)
field.attrs["GRIB_count"]

modelvar 文件中所有要素场都是同一个层次类型，可以省略 level_type 参数。

field = load_field_from_file(
    gfs_grib2_modelvar_file_path,
    parameter="t",
    level=20,
)
field.attrs["GRIB_count"]

使用reki内置的层次类型¶

reki 内置几种层次类型，用于简化查询条件。

reki层次类型	描述	等价ecCodes类型
pl	等压面层，单位 hPa	typeOfFirstFixedSurface:int=100
sfc	地面层	typeOfLevel=surface
ml	模式面层	typeOfFirstFixedSurface:int=131

pl¶

pl 用于查询等压面层，单位 hPa，支持浮点数。

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="t",
    level_type="pl",
    level=850,
) - 273.15
field.plot()

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="t",
    level_type="pl",
    level=1.5,
) - 273.15
field.plot()

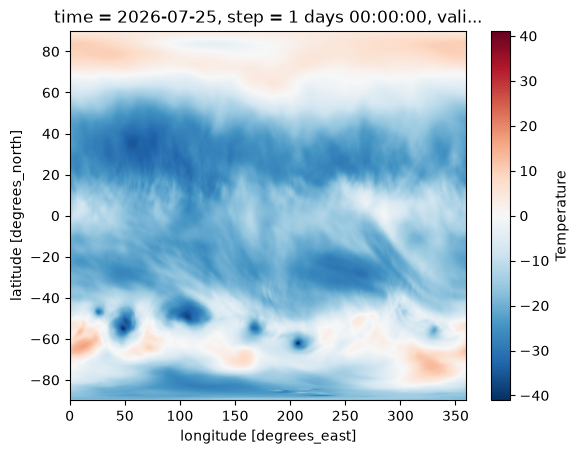

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="t",
    level_type="pl",
    level=0.5,
) - 273.15
field.plot()

sfc¶

sfc 用于查询地面层要素场，仅支持 typeOfLevel=“surface” 的要素场。

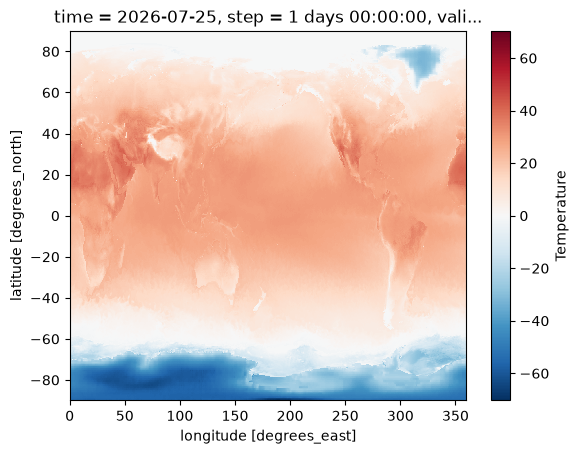

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="t",
    level_type="sfc",
) - 273.15
field.plot()

ml¶

ml 用于检索模式面数据，正如之前提到的，模式面数据文件中只有一种层次类型，因此可以省略 level_type 参数。

field = load_field_from_file(
    gfs_grib2_modelvar_file_path,
    parameter="t",
    level_type="ml",
    level=1,
) - 273.15
field.plot()

使用reki内置的层次¶

reki 内置两个层次值键值 first_level 和 second_level，可以用于定位有两个层次定义的要素场。

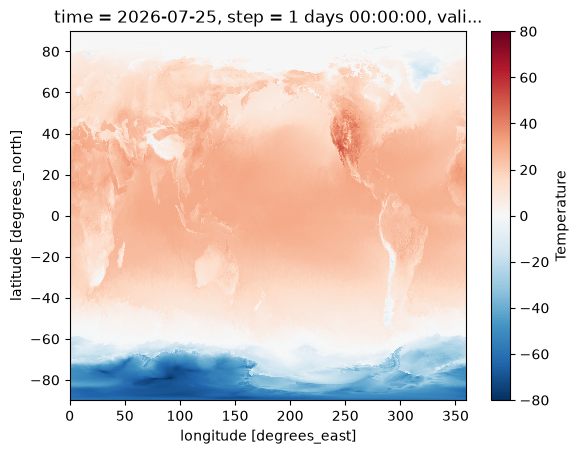

field = load_field_from_file(
    gfs_grib2_orig_file_path,
    parameter="t",
    level_type="depthBelowLandLayer",
    level={
        "first_level": 0.1,
        "second_level": 0.4,
    },
) - 273.15
field.plot()
